产品简介：
概述：

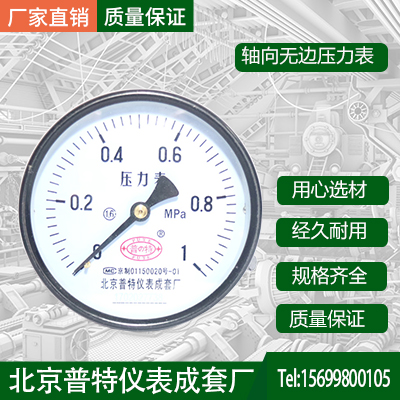

轴向无边压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。
在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。
用途：轴向无边压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力和真空。
原理： 轴向无边压力表通过表内的敏感元件--波登管的弹性变形，再通过表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
普通压力表的技术参数：
|
型号
|
结构形式
|
精确度
|
测量范围 MPa
|
|
Y-50
Y-50T
Y-50Z
Y-50ZQ
|
径向无边
径向带后边
轴向无边
轴向带前边
|
±2.5
|
-0.1～0;-0.1～0.06;-0.1～0.15;
-0.1～0.3;-0.1～0.5;-0.1～0.9
-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;
0～0.4;0～0.6;0～1.0;0～1.60～2.5;
0～4.0;0～6.0;0～10;0～16 ；0～25;
0～40;0～60;0～100
|
|
Y-60
Y-60T
Y-60Z
Y-60ZQ
|
径向无边
径向带后边
轴向无边
轴向带前边
|
|
|
|
Y-75
Y-75T
Y-75Z
Y-75ZQ
|
径向无边
径向带后边
轴向无边
轴向带前边
|
|
|
|
Y-100
Y-100T
Y-100Z
Y-100ZQ
|
径向无边
径向带后边
轴向无边
轴向带前边
|
±1.6
|
|
|
Y-150
Y-150T
Y-150Z
Y-150ZQ
|
径向无边
径向带后边
轴向无边
轴向带前边
|
|
|
|
注：轴向可按要求带方形前边或卡箍式
|
使用工作温度：-40℃～70℃
抗工作环境振动:V·H·3级;
相对湿度不大于90%;
温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;
执行标准：GB/T1226-2001
使用注意事项
1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。
2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。
3)工作环境应无腐蚀性气体。
,,,,,,, |
